Inspection d’un ouvrage d’art : comment accéder aux zones difficiles d’un pont ?

L’inspection d’un ouvrage d’art dépend d’abord de son accessibilité. Un pont routier cache souvent des zones difficiles à observer telles que la sous-face du tablier, les piles et les appareils d’appui. Le drone, l’équipe de cordistes et la nacelle négative ne répondent pas au même niveau d’examen. Chaque solution correspond à un usage précis, selon la zone visée et le geste technique attendu. Avant de commander une inspection ou des travaux, vous devez donc formaliser les contraintes de votre ouvrage.

Comment inspecter les différentes parties d’un pont ?

La méthode dépend de trois éléments dont la partie du pont, la proximité nécessaire et le geste technique attendu. Un relevé visuel n’exige pas le même moyen qu’un sondage au marteau. Cette logique guide tout le choix du prestataire.

Les zones observables depuis le tablier ou les abords

Certaines parties d’un pont routier sont accessibles sans équipement lourd. La chaussée, les joints de chaussée et les garde-corps se contrôlent depuis le tablier. Les dispositifs de retenue et les culées s’observent souvent depuis les abords.

Ce relevé visuel permet de repérer les désordres apparents comme les fissures superficielles, les éclats de béton ou la corrosion des équipements métalliques. Il constitue la première étape de toute surveillance d’ouvrage.

Les zones nécessitant un accès sous l’ouvrage

D’autres éléments structurels se trouvent sous le tablier. Les poutres, les entretoises et les appareils d’appui exigent un accès spécifique. Certaines piles, situées en rivière, demandent une approche par le bas ou par voie nautique.

Cette sous-face concentre souvent les désordres les plus critiques tels que la fissuration du béton, la corrosion des armatures ou la dégradation du parement. L’inspection de cette zone nécessite donc un moyen d’accès adapté à la hauteur et à la configuration du site.

Pourquoi une observation à distance ne suffit pas toujours ?

Un relevé photographique à distance identifie les désordres visibles. Il ne permet pas toujours de les qualifier précisément. Certaines opérations, comme le sondage au marteau, la mesure de fissure et le prélèvement pour analyse en laboratoire, exigent un contact direct. Le diagnostic structurel d’un ouvrage d’art repose sur ces actions rapprochées. C’est pourquoi une inspection détaillée combine souvent plusieurs niveaux d’observation.

Selon l’IDRRIM (Inspection détaillée des ouvrages d’art, 2018), le moyen d’accès doit correspondre à la partie observée. Il doit aussi correspondre au type de désordre recherché.

Quel moyen d’accès choisir pour atteindre la sous-face ?

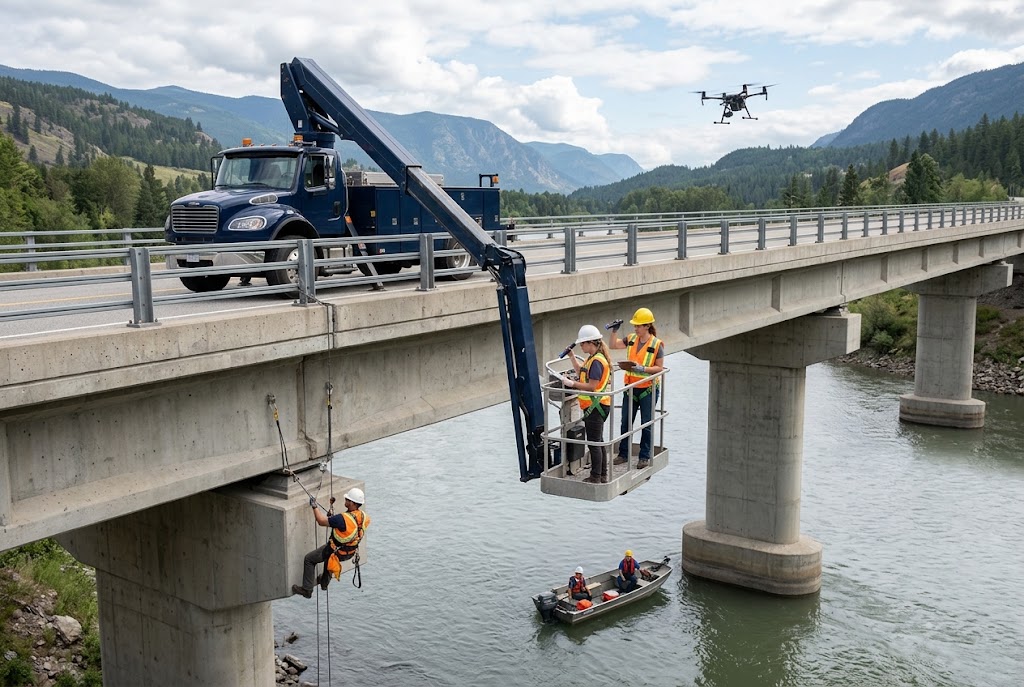

Quatre solutions permettent d’observer la sous-face. Le choix dépend de la hauteur, de la portée et du type d’intervention prévu.

L’inspection depuis le sol ou par moyens nautiques

Quand le pont franchit une zone dégagée, une observation depuis le sol suffit parfois. Cette solution convient aux ouvrages bas, sans végétation dense ni cours d’eau. Une embarcation permet d’approcher les piles situées en rivière. Ces méthodes sont toutefois limitées par la hauteur, l’angle d’observation et les obstacles naturels.

Le drone pour un premier relevé visuel

Le drone d’inspection facilite un repérage rapide des zones à surveiller. Il produit une photographie haute résolution, exploitable en photogrammétrie pour cartographier les défauts. Cet outil documente efficacement l’état apparent d’un ouvrage d’art.

Sa précision est toutefois limitée. Aucune mesure de fissure ni aucun prélèvement n’est possible avec un drone. Ce dernier complète donc une inspection, sans la remplacer systématiquement.

Les cordistes pour des interventions localisées

Le travail sur cordes convient aux ouvrages offrant des points d’ancrage adaptés. Un technicien cordiste accède alors à une zone précise pour un contrôle ciblé. Cette solution est pertinente pour une opération ponctuelle et de courte durée.

Elle exige un plan de secours et des équipements de protection individuelle conformes. Son efficacité diminue toutefois dès que l’intervention nécessite un outillage lourd ou une présence prolongée.

La nacelle ou la passerelle négative pour travailler au contact

La nacelle négative se déploie depuis le tablier vers une zone située en contrebas, à l’aide d’un bras articulé. Elle offre un déport horizontal et une charge utile permettant d’embarquer un opérateur et son matériel.

La passerelle négative, elle, propose une plateforme plus large, adaptée à une équipe complète et à un travail prolongé. Ces deux équipements se louent généralement auprès de prestataires spécialisés en location de matériel.

Certaines inspections exigent une présence prolongée au contact de la sous-face. Ces solutions permettent d’intervenir sous les ponts, les viaducs et d’autres ouvrages complexes.

Quels critères permettent de comparer les solutions ?

Aucune méthode ne convient à toutes les situations. Le choix repose sur la configuration précise de votre ouvrage. Ce tableau regroupe les critères déterminants pour orienter votre décision.

Ces critères permettent d’ajuster le moyen d’accès à chaque ouvrage, plutôt que d’appliquer une solution unique.

Comment préparer l’inspection avant l’arrivée du prestataire ?

Une préparation rigoureuse réduit les imprévus le jour de l’intervention. Elle facilite aussi le choix du moyen d’accès par le prestataire.

Réunir les documents de l’ouvrage

Le dossier d’ouvrage rassemble les plans, les précédents rapports et l’historique des réparations. Des photographies antérieures aident à comparer l’évolution des désordres. Les dimensions de l’ouvrage et les restrictions de circulation complètent ce dossier. Ces documents orientent directement le choix technique du prestataire.

Organiser une visite préalable

Une visite préalable permet de vérifier l’accès au site et la portance du tablier. Elle révèle aussi les obstacles, les réseaux enterrés ou aériens, et la pente des voies d’accès. Cette étape confirme la faisabilité de la zone de déploiement retenue. Elle limite les mauvaises surprises pendant le chantier.

Définir la mission et les livrables attendus

Chaque mission doit préciser les zones à observer et le niveau de détail attendu. Le maître d’ouvrage doit aussi indiquer si des mesures ou des prélèvements sont nécessaires. Un reportage photographique et une cartographie des désordres complètent souvent le rapport final. Cette clarté évite les écarts entre l’attente et le livrable.

Checklist avant de retenir un moyen d’accès

Avant de valider une solution, plusieurs points méritent une vérification :

• identifier toutes les zones à atteindre ;
• préciser les gestes à réaliser au contact ;
• relever la profondeur et le déport nécessaires ;
• calculer la charge embarquée ;
• vérifier l’emprise disponible sur la chaussée ;
• anticiper la gestion de la circulation ;
• intégrer les conditions météorologiques prévues ;
• demander une validation technique au prestataire.

Cette liste formalise les contraintes de votre ouvrage avant toute commande d’étude technique.

Cette matrice ne remplace pas une étude technique. Elle donne toutefois un premier repère avant de solliciter un prestataire spécialisé.
